您好，感謝有意惠購我德系公司旗下高端產品——DETSCH系列高性能數控弧線結構三輥主動型材卷彎機，我安徽德系重工科技有限公司是一家擁有8項發明專利，25項實用新型專利的國家級《高新技術企業》，公司擁有兩個科技研發中心《馬鞍山市彎管機工程技術研發中心》和《市級企業技術中心》。我公司采用德國先進的設計制造理念，利用三維模擬軟件和FEM有限元受力分析設計產品，DETSCH系列高性能數控弧線結構三輥主動型材卷彎機按照德國DIN 超高強度標準制作和模塊化設計！設計使用年限為三十年，最大能力為額定能力的1.5倍，已為用戶解決了大量的生產難題，公司產品暢銷海內外，得到了客戶的廣泛好評，被省級市級有關政府部門連續多年評為《技術創新先進單位》。
二、DETSCH CNC數控弧線結構三輥主動型材卷彎機原理簡介：
本機床采用弧線結構三（四）輥滾彎壓制原理（參見原理示意圖），原材料（型材），送入機床后，輔助輥和右下輥位移（得到預彎力和彎曲力），前端料預彎（同時液壓托輥糾偏），三個主動輥轉動得到回轉力（得到回轉力），彎曲；末端時左下輥位移，后端料預彎，三個主動輥回彎校圓，完成型材卷圓或（輥壓托輥工作）螺旋盤制。操作過程中由人工腳踏開關或人機界面（彩色觸摸屏）控制，便于操作者高效工作和觀察控制成型過程（參見原理示意圖）。
三、DETSCH CNC數控弧線結構三輥主動型材卷彎機杰出硬件性能特點簡介：
01. 該機床床身采用Q345高強度板材焊接而成，經有限元分析，受力部位加強筋設計，并經退火處理消除內應力，整機有足夠的強度和剛性，防永久性變形。
02.兩下輥回轉臂和上輥軸承架為鑄合金鋼件，并經熱處理。
03.采用先進可靠的弧線擺動式結構，具有端部預彎功能，兩個下輥圍繞回轉中心（上輥）做弧線升降運動并由數字顯示其位移量精確彎制所需半徑，配合四輥輔助機構，彎曲時更好的減少直線段的長度。
04.三個工作輥均為主動輥，由三個獨立的回轉總成（伺服電機+精密行星減速機）直接驅動，減少傳動損耗，傳動高效，并由編碼器檢測主軸回轉，閉環控制，實現全數控功能。
05.三輥主動軸選用二次電渣重熔氮化鋼，加工工序十多道。三輥回轉系均采用剛性好，精度高的進口德國FAG球面滾子軸承支撐和雙列圓錐滾子軸承復合支撐，其中兩下輥更是采用滑動和滾動相結合的復合支撐，鋼性好，精度高，可同時承受巨大的徑向力和軸向聯合負載。具有回轉損耗小，熱變形小，精度保持性好，壽命長等特點，滾動嚴禁使用銅套。
06.機床兩側有液壓托輥（180機型以上為特殊附件，需另訂購），可防非對稱型材在卷彎過程中所產生的扭曲變形，有利于保證非對稱截面型材卷彎質量。同時也具有控制螺旋形型材之螺距。

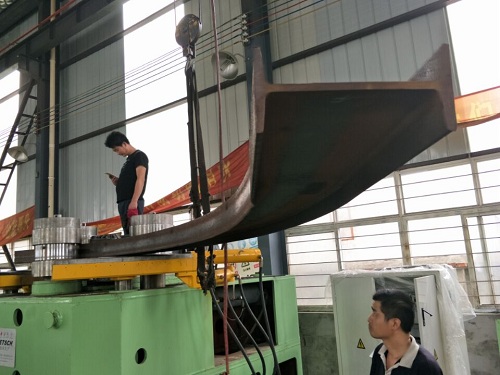

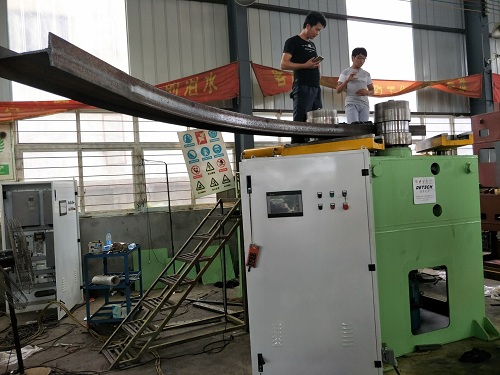

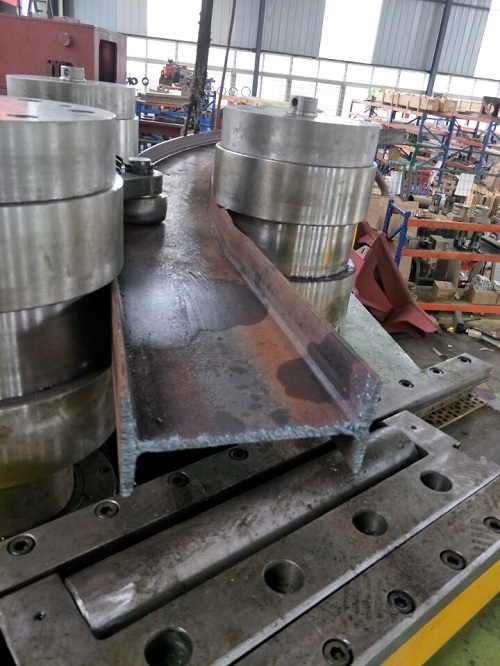

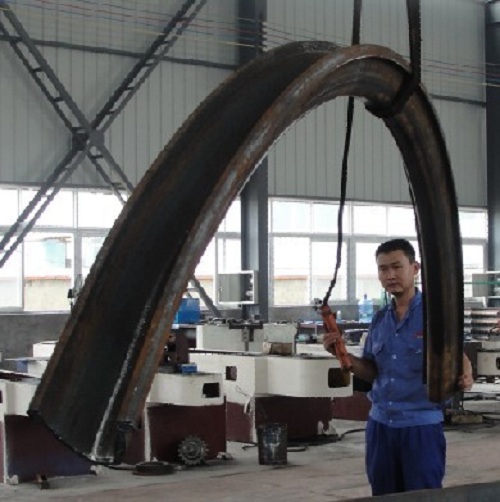

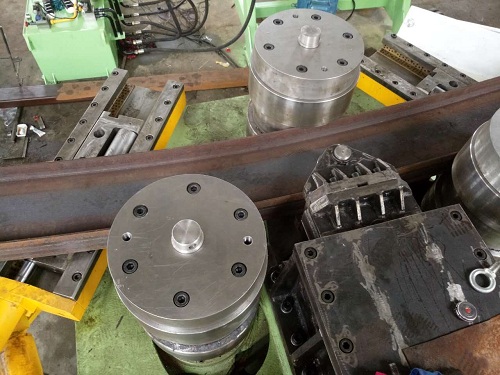

07.回轉電動和液壓位移驅動：一次上料完成，各種型材（角鋼、槽鋼、H型鋼、圓鋼等）端部預彎和回轉彎曲成型，可將各種型材彎曲成所需要的圓形、弧形、螺旋形、橢圓形等預定曲率工件。
08.可提供特殊附件：如托輥位移數顯裝置、四輥輔助機構等。
09.模具選用40Gr材料，并經高頻淬火處理延長使用壽命。
10.彩色觸摸屏+腳踏開關，便于操作者高效工作和觀察控制成形過程。
11.機床所有轉動面均為滾動接觸（德國FAG軸承），并定時潤滑，嚴禁使用銅套。
12.機床所有滑動面均鑲嵌鋁青銅石墨相結合的耐磨件，并定時潤滑。
13.液壓系統和電器系統外購件均采用國內外知名品牌保證整機質量，機床檢驗期間連續運轉48小時無問題發貨。
14.所有焊接件和零部件均熱處理，最大承載力為額定能力的6倍，使用設計年限為30年。
15.獨立液壓泵站，擁有冷凝和加熱功能，滿足連續72小時不間斷連續工作，亦便于維修和增加功能模塊，設計實用合理，性能極為穩定。（油冷機為特殊裝置，需另訂）
四、DETSCH CNC數控弧線結構三輥主動型材卷彎機成熟的“傻瓜式”智能數控操控系統由子公司“馬鞍山市德系機器人自動化有限公司”傾力研發！
1、數據獲�。喝]環控制，通過Pro E或Solidworks兩種三維軟件所生產的三維模型文件獲取三維管型數據。
2、數據轉換：系統能夠將獲取到的三維管型數據轉換為數控彎管機生產數據，即：YBC參數、管型、模具等。
3、三維模擬預警功能模塊
a．數控彎管機機型數據初始化（機型、磨具等）；相同機型機型不同大小僅需依照型號選擇對應機型即可。
b．模型文件導入；
c．數據轉換；
d．自動數據導入模擬；
e．模擬預警結果顯示并導出數據（需提示在該管型加工中的具體步驟和碰撞位置）；
f．手動輸入數據模塊；
g．手動模擬模擬模式；
h．數據管理（數據庫）；
智能判斷（智能判斷三維管型是否可以通過本機型加工，如不能加工則提示用戶使用對應機型加工）。
4、模擬碰撞預警流程
自動模擬流程
（1）機型數據初始化
（2）模型文件導入
（3）自動模擬并顯示模擬結果
無碰撞：提示模擬成功，并顯示管型YBC等數據，提示保存YBC文件路徑。
有碰撞：提示碰撞具體位置和發生碰撞的具體步驟，并提示是否翻轉參數再次模擬；再次模擬后如成功則依照無碰撞結果顯示，有碰撞提示具體位置和和發生碰撞的具體步驟并提示保存數據。（保存數據為兩次模擬碰撞情況）
（4）導出或管理模擬碰撞數據結果。
五、DETSCH CNC數控弧線結構三輥主動型材卷彎機結構性能特點說明
|
結構名稱 |
性能特點說明 |
|
三輥主動 |
1. 三個工作輥均為主動輥，有三個獨立的伺服電機和三個精密行星減速機直接驅動，效率高，傳動平穩。 2. 無馬達漏油或液壓閥芯堵塞卡死現象。 3. 彎曲工作平穩高效，特別是小半徑和螺旋彎曲時三輥同時給力，無打滑現象。 4. 三輥變頻無極調速，可根據實際彎曲要求（如模具直徑差較大），分別調節三個主動輥轉速。 |
|
弧線結構 |
1. 兩側輥圍繞中輥做擺動弧線升降運動得到彎曲力。 2. 兩側輥擺動升降運動無斜道軌直線運動磨損現象。 3.具有預彎功能。 4.直線段隨卷制的直徑變小而減小。 |
|
數控 （注：需人工輸入數值修正理論和實際的偏差） |
1. “傻瓜式”操作，智能系統，只需輸入彎曲半徑即可。 2. 全閉環精確控制。 3. 自診斷和自預警功能。 3.位移精度到達±0.1mm。 4.彩色觸摸屏使操作者觀察控制成型過程。 5.100組記憶數據庫。 6.腳踏開關+數控系統+彩色觸摸屏+位移光柵或位移編碼器，極大地方便操作者作業。 |
|
機床兩側托輥 （需另訂） |
1.兩側托輥均由三個油缸驅動托料回轉裝置，實現三維運動（即：上下、左右、前后），防止非對稱截面型材彎曲時的扭曲變形。 2.亦可實現螺旋盤彎時對螺距的控制。 |
|
中輥輔助輥 （需另訂） |
1.減小直線段 2.增加有效摩擦，防止小半徑彎曲和螺旋盤管時打滑現象的出現。 |
|
升降送料裝置 （需另訂） |
1.便于操作者上料，減少原材料彎曲時的吊裝工序，減少操作者的人數和勞動強度。 |
|
激光感應 （需另訂） |
1.便于操作者把握原材料起彎時的初始位置，減少操作者的人數和勞動強度。。 |
六、 DETSCH CNC數控弧線結構三輥主動型材卷彎機型材彎曲參照表
|
序號 |
名 稱 |
廠 家 |
備 注 |
|
|
1 |
床身鋼板 |
馬鋼 |
Q345B |
|
|
2 |
鑄造件 |
馬鋼鑄鋼分廠 |
40Gr合金鑄鋼 |
|
|
3 |
工作棍 |
馬鋼 |
Gr15軸承鋼 |
|
|
4 |
行星減速機 |
湖北行星 |
中國名牌 每個主動輥均有一個行星減速機 共三個！ |
|
|
5 |
傳動軸承 |
德國FAG |
球面調心滾子軸承 |
|
|
6
|
伺服電機 |
德國西門子 （SIEMENS） |
每個主動輥均有一個伺服電機 共三個！ |
|
|
7 |
電磁溢流閥 電磁換向閥 單向調速閥 液控單向閥 |
BLM
|
與意大利BLM公司 合作開發整體集成 長期定制配套 |
|
|
8 |
閥組總成 |
|||
|
9 |
油 缸 |
德國憾神HAENCHEN |
國產 |
|
|
10 |
人機界面 （彩色觸摸屏）
|
德國西門子 （SIEMENS） |
進口件 |
馬鞍山德系機器人自動化有限公司擁有該系統的最終解釋權！ |
|
11 |
工控機 |
|||
|
12 |
拉線編碼器 |
日本歐姆龍 |
進口件 |
|
|
13 |
其它電器元件 交流接觸器等 |
施耐德 （SCHNEIDER） |
進口件 |
|
八、DETSCH CNC數控弧線結構三輥主動型材卷彎機隨機技術文件及備用件、易損件
|
序號 |
名稱 |
數量 |
單位 |
提供時間 |
|
1 |
產品出廠合格證 |
1 |
套 |
隨機 |
|
2 |
說明書 |
1 |
套 |
隨機 |
|
3 |
備用工具清單 |
1 |
套 |
隨機 |
|
4 |
裝箱清單 |
1 |
套 |
隨機 |
|
5 |
密封圈 |
1 |
套 |
隨機 |
|
6 |
組合墊 |
1 |
套 |
隨機 |
|
7 |
設備用工具 |
1 |
套 |
隨機 |
如需參看詳細參數，請下載圖片，或咨詢本公司客服人員！
